TP N°1 : Programmation d’un feu de circulation en SFC

Découvrez ce premier Travaux Pratiques (TP N°1), un document d’initiation gratuit conçu pour comprendre les bases de la programmation feu de circulation SFC.

Ce qui est bien dans ce TP

• Approche visuelle claire : Le document présente un logigramme (Flowchart) détaillé du cycle de fonctionnement d’un feu de carrefour.
• Structuré pour débutants : Définit clairement l’état initial, le cycle séquentiel complet, et dresse un tableau précis des entrées (capteur, boutons) et sorties (feux tricolores).
• Solution prête à l’emploi : Fournit le code complet de la séquence (format texte pour l’API automation_machine), prêt à être simulé.

Les limites de ce TP (Ce qui n’est pas traité)

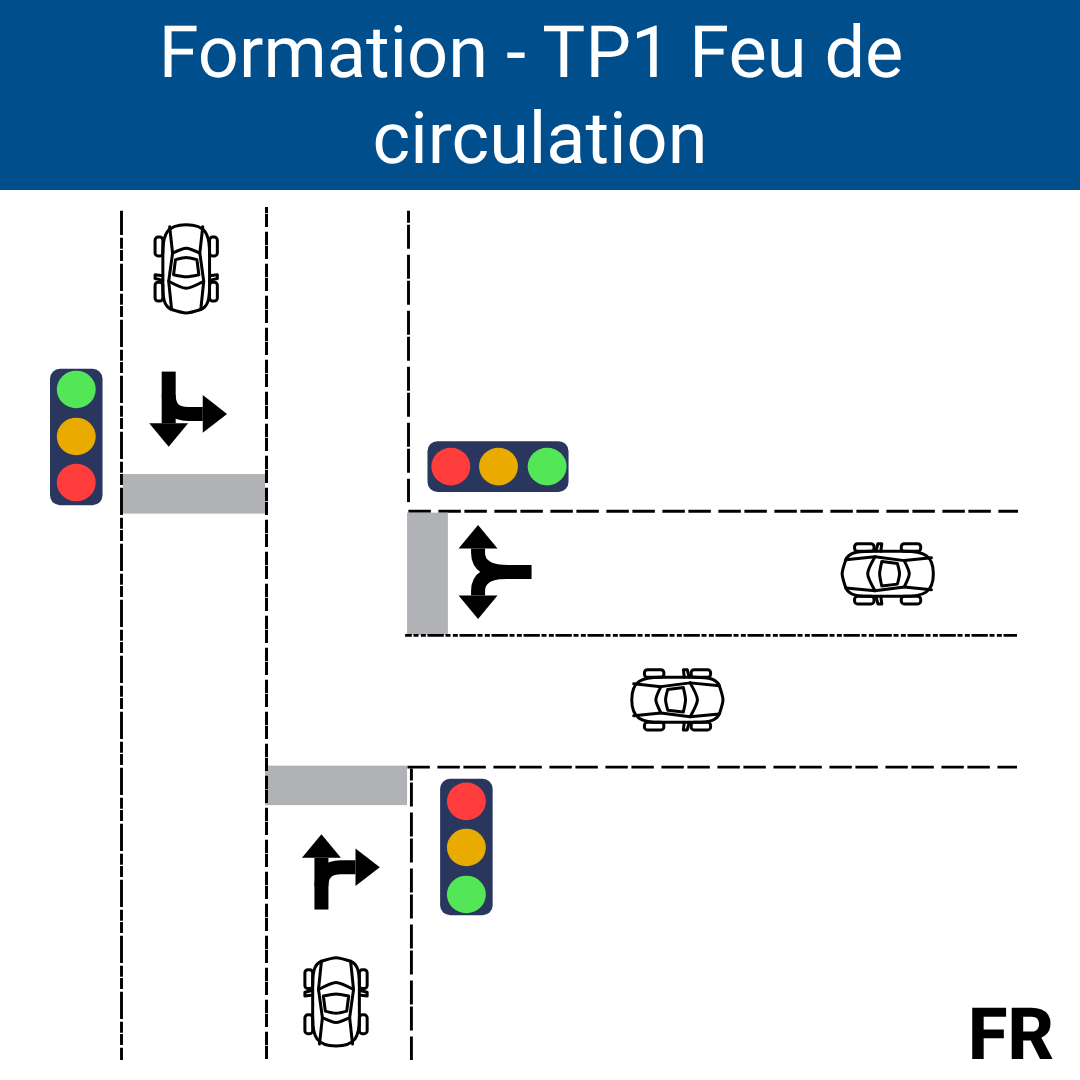

• Cas d’usage basique : Il s’agit d’une intersection en T très simple (une voie principale prioritaire, une voie adjacente avec capteur), sans gestion de passages piétons ou d’optimisation de flux complexe.
• Gestion des pannes limitée : L’exercice se concentre sur le cycle de base et ne rentre pas dans les détails de la gestion avancée des défauts matériels.

Contenu exact du PDF (8 pages)

1. Description de l’intersection et de l’état initial.
2. Logique de cycle : passage au vert, temporisations (T_jaune, T_sécurité), et temps de passage.
3. Logigramme (Flowchart) visuel de l’enchaînement des étapes.
4. Tableau de repérage des variables (E/S).
5. Procédure de création du projet sous AutomationView.
6. Code de la séquence (SFC) complet et fonctionnel.
